Minggu, 13 September 2015

DATA PIN PADA IC TDA9381PS/IX3410CEN5 " mas'ud elektronik servis"

IC ini sering di dapati pada tv SHARP
dan berikut ini data tiap tiap pin nya.


1.power
2.SCL
3.SDA
4.5.VOLT
5.BUS (key2 exit )
6.S mute
7.key in
8.protek in
9.GND/vssc/p
10.power led
11.NC
12.GND vssa
13.secam PLL
14.8V vp2
15.dec dig
16.PH2LF
17.PH1LF
18.GND3
19.DEC BG
20.AVL
21.VDRB
22.VDRA
23.IF IN1
24.IF IN2
25.VSC
26.VER IREF
27.RF AGC out
28.AUDIO DEM
29.DEC S DEM
30.GND2.
31.SPLL
32.NC
33.H.DR OUT
34.FB IN/ SC OUT
35.EXT AUDIO IN
36.EHT
37.PLL IF
38.IF VIDEO OUT
39.VP 1- 8V
40.INT CVBS IN
41.GND 1
42.EXT CVBS IN
43.C.IN
44.AUDIO OUT
45.BLK2
46.R2.IN
47.G2.IN
48.B2.IN
49.BCL
50.I BLACK
51.R.OUT
52.G.OUT
53 B.OUT
54.VDDA 3.3V
55.OSC
56.X IN
57.X OUT
58.RESET
59.VDDP 3.3V
60.SCL (EEP)
61.SDA (EEP)
62.RC.IN




mas'ud elektronik servis
Jln perintis raya
kabupaten tapin



mas'ud elektronik service KAB-TAPIN

Jumat, 21 Agustus 2015

BERBAGAI KERUSAKAN PADA TV SHARP



seringkali kita jumpai di meja kerja berbagai kerusakan pada tv sharp,
terkadang kita temui kerusakan yang bikin pusing kepala.
sebab pada rangkaian tv sharp sudah dilengkapi dengan sistem proteksi.

adapun berbagai kerusakan tersebut adalah sebagai berikut:

1. ketika kita nyalakan tv, led berwarna hijau kemudian kembali merah standby.

biasanya disebabkan travo FBT tidak bekerja atau rusak.
atau bisa juga disebabkan tegangan 5 volt untuk suplai tegangan Horisontal oscillator tidak ada.

2. Ketika kita nyalakan tv,led bewarna hijau dan ada suara dari travo FBT bekerja akan tetapi tv tidak mau menyala dan lampu led kembali merah berkedip,
biasanya kerusakan ini ada pada data EEPROM berubah.
solusinya dengan mengganti IC eeprom dan mengkopi ulang data eeprom tersebut.

3. kita nyalakan tv,led  berwarna hijau dan sepertinya TV akan menyala akan tetapi tv kembali standby dan led berwarna kuning berkedip kedip,
ini masih kerusakan pada data eeprom ,
solusinya data F di rubah ke "0"

4. Kita nyalakan tv ada gambar kemudian kembali standby,
disebabkan ada tegangan yang awalnya normal kemudian drop dikarenakan ada komponen yang short atau bocor.
coba periksa diode ziner 5 volt yang terhubung ke SDA dan SCL .
periksa juga didekat travo FBT  diode ziner 12 volt terhubung dengan heater dan output inveter.

5. Power supply tidak bisa start/ standby padahal sudah di ON.
disebabkan karena tidak ada tegangan power on dari IC program atau tegangannya lemah / drop.
cek elko 47μf 16 volt dan juga elko 100μf 6,5 volt.
namun bisa juga disebabkan oleh elko 100μf 160 volt

6. kerusakan pada bagian vertikal,hilang tegangan disebabkan IC vertikal short / konslet.


7.R33ohm  untuk tegangan 45 volt yang mensuplai ke IC vertikal selalu putus atau terbakar disebabkan C1n dan R 1K8 sms ke GND kurang konek.hal ini disertai dengan gejala tidak munculnya gambar/ raster.


8. tv nyala tapi tidak ada gambar hanya OSD,
hal ini ada jalur video yang putus yang melewati rangkaian horisontal.


9. tv nyala tapi ada suara gemersik disebabkan karena sistem suara BG rusak.

10. pada tv sharp yang menggunakan STR W6753 dan W6754 jarang sekali protek,
kerusakan sering terjadi pada STR tersebut.
gejalanya di tandai mati total secara tiba tiba dan dimatikan sebentar lalu hidupkan lagi tv hidup kembali akan tetapi dapat berulang kembali.
ini disebabkan power supply drop karena STR melemah.



moga bermanfaat

by mas'ud servis
Rantau
Kabupaten Tapin




mas'ud elektronik service KAB-TAPIN


Rabu, 19 Agustus 2015

CARA MEMPERBAIKI TABUNG TV

CARA MEMPERBAIKI TABUNG TV / TABUNG CRT YANG SHORT G1 TERHADAP G2" by: mas'ud elektronik service kabupaten tapin"


seringkali kita temui kerusakan pada  tv yang menggunakan CRT suara normal tanpa ada gambar ( layar gelap ).
dan ini sering kali kita jumpai pada tabung tv LG slim.namun tak perlu khawatir sebab kerusakan seperti ini masih bisa di atasi.
adapun cara mengatasinya adalah sebagai berikut:
dengan cara memberikan tegangan tinggi sesaat pada G2.

Caranya:

ambil seutas kabel kurang lebih 30cm dan pada tiap tiap ujung kabel diberi jepitan supaya memudahkan dalam pengerjaan.
lepaskan socket RGB pada tabung CRT kemudian kabel tadi hubungkan ke pin G2 dan ujung kabel yang satunya lagi jepitkan ke obeng minus lalu selipkan kedalam tutup kop anode tegangan tinggi pada tabung CRT,
kemudian hidupkan tv sejenak atau kurang lebih 2 detik.
setelah ada bunyi crrraaaak,matikan tv dengan cara mencabut stop kontak.

kemudian pasang kembali socket RGB ke tabung CRT ,apabila di nyalakan tv masih gelap bisa di ulang beberapa kali cara di atas.


perhatian...!!!
cara ini tidak disarankan untuk para pemula,
sebab cara ini tergolong sangat berbahaya bagi keselamatan.



semoga bermanfaat
by mas'ud elektronik service
Rantau
Kabupaten Tapin



mas'ud elektronik service KAB-TAPIN

Jumat, 14 Agustus 2015

TV LCD SHARP ALEXANDER PROGRAM PINDAH SENDIRI " by : mas'ud elektronik service tapin"

kali ini kita mau berbagi pengalaman mengenai tv LCD sharp alexander program berpindah pindah sendiri dan terkadang mati standby.

begitu tegangan pada bagian regulator di cek ada tegangan yang turun naik/ tidak stabil.

begitu dianalisa dengan sangat teliti di dapati ada beberapa kondensator elko yang sudah mulai korosi diantaranya 100μf 100 volt,  22μf 50volt, 47μf 50volt.

setelah dilakukan pergantian komponen tv normal kembali.



Catatan:
apabila semua komponen di atas sdh di ganti baru namun kondisi tv masih seperti semula solusinya adalah ganti semua tombol switch dengan yang baru tv kan normal kembali.



by : mas'ud elektronik service
Rantau
Kabupaten tapin



mas'ud elektronik service KAB-TAPIN

Rabu, 05 Agustus 2015

MENGANALISA KERUSAKAN RASTER GELAP PADA TABUNG CRT"by : mas'ud elektronik service"



Permasalahan :

- raster gelap
- heather di cek menyala normal
- karena ada tegangan heather berarti FBT bekerja.

Coba naikkan tegangan screen,
kalau muncul raster blanking berarti permasalahannya adalah "raster blanking"
kalau muncul raster satu garis berarti bagian vertikal yang bermasalah.

kalau tetap gelap..?
setelah kita analisa dengan cara di atas ,layar masih tetap gelap.
langkah langkah berikutnya adalah :

- cek tegangan screen
Jika tegangan screen tidak ada coba lepaskan pcb CRT  socket dari tabung gambar kemudian cek tegangan screen pada PCB ,kalau ternyata tegangan dalam kondisi normal berarti tabung yang rusak.


- apabila saat socket crt dilepas tegangan screen juga tidak ada,coba cek kapacitor tegangan screen mungkin saja kapacitor dalam kondisi short.


- apabila kapacitor dilepas tegangan screen tetap tidak ada ,berarti FBT rusak pada bagian tegangan screen.solusi ganti saja FBT.


- tegangan screen normal akan tetapi CRT tetap gelap berarti CRT rusak ( emisi habis )
dan ada kemungkinan juga FBT rusak pada bagian diode tegangan tinggi.untuk menganalisa hal ini adalah sebagai berikut:
lepas kop anode dan jauhkan dari mesin tv ,kemudian di ujung kabel kop anode dekatkan dengan ujung obeng kurang lebih 1 cm.hidupkan tv,apabila tidak ada loncatan tegangan tinggi anode berarti FBT rusak.

catatan : ....

- G1 adalah Ground
- G2 adalah screen,untuk tegangannya minimal 80 volt.


By : mas'ud elektronik service
Rantau
Kabupaten Tapin
Kalimantan selatan



mas'ud elektronik service KAB-TAPIN


TEMPAT SERVIS ELEKTRONIK DI RANTAU




MAS'UD ELEKTRONIK SERVICE

melayani servis aneka perabotan elektronik

alamat kami:
                     kompleks griya lokpaikat asri
                      Blok J no 20
                     Rantau
                     kabupaten tapin

HP : 0852 4859 3995
WA : 0878 1993 5170

mas'ud elektronik service KAB-TAPIN


Senin, 03 Agustus 2015

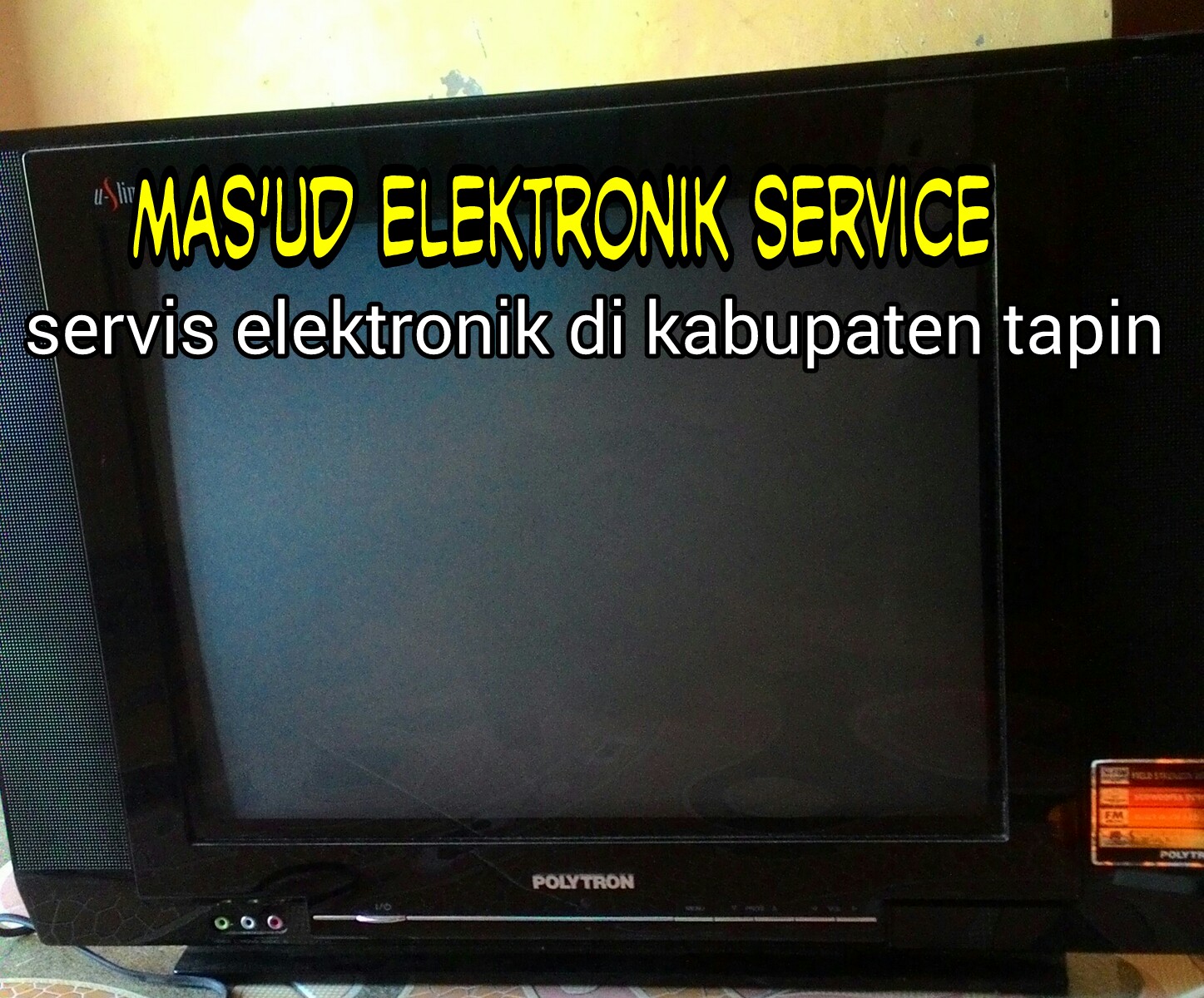

TV POLYTRON u-slim MATI TOTAL

kali ini tv polytron 21 inci type PS52UV03

dengan kerusakan awal begitu dihidupkan yang muncul cuman cahaya terang satu garis arah vertikal,
namun setelah hidup beberapa menit tv menjadi mati dengan lampu led berkedip kedip protek menandakan ada beban berat.

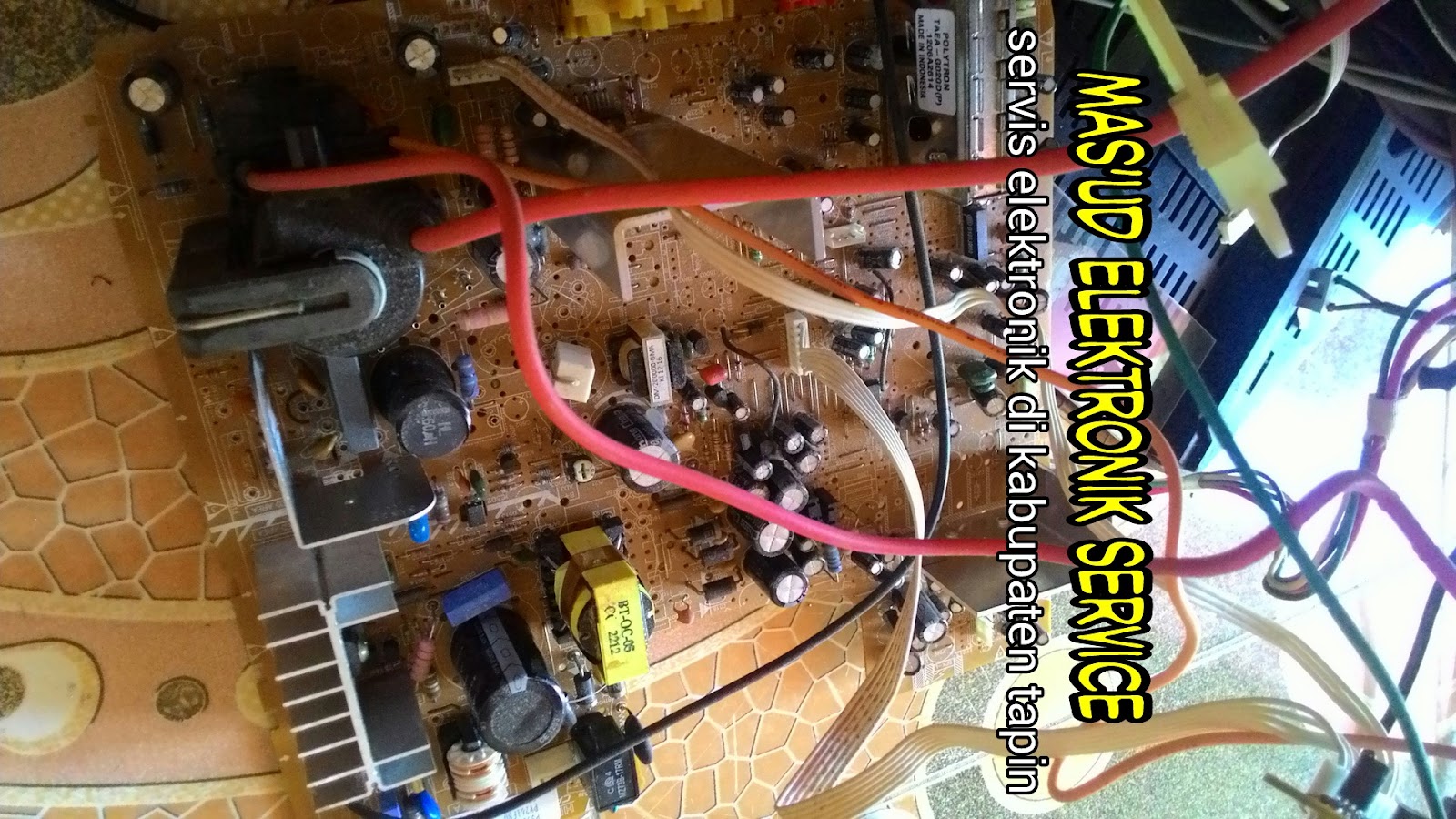

begitu di tv di bongkar pengukuran secara manual di dapati 3 buah komponen yg short
yaitu: elko 2,2μf 160 volt,
Kapacitor 274j 250 volt,
D5024

namun sayang D5204 dan 274j 250v tidak ada yang jual,terpaksa mencari persamaannya agar tv bisa di operasikan,

untuk kapacitor  274 j disini kita terapkan rumus parallel dan rumus seri agar kapacitor yang kita rakit bisa menjadi nila 274pf.
sedangkan untuk transistor horizontal diganti dengan persamaannya saja.


bersambung....
